Der G-Code

Beim Lasern und Gravieren läuft links in einem schmalen Fenster ständig das Programm im G-Code ab. Diese kann jederzeit unter Datei / Speichern gesichert werden. Die Endung dafür lautet *.nc

Selbst empfinde ich es als praktisch, nur die Datei aufzurufen. Vorausgesetzt, man verwendet immer das gleiche Material. Aufrufen und starten. Die komplette Einstellerei entfällt dadurch, da alle Daten in der Datei abgespeichert sind.

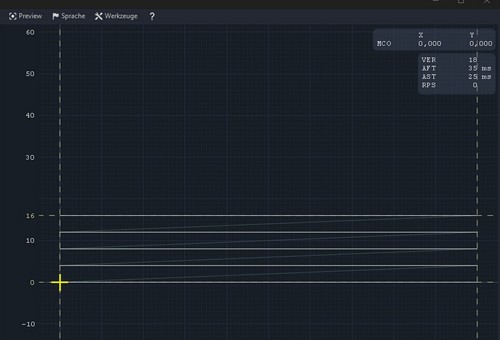

Möchte man jedoch kleine Änderungen am fertigen Programm vornehmen, sollten die Bezeichnungen für den G-Code bekannt sein. Auf der Webseite von LaserGRBL gibt es eine kleine Testdatei. Unter lasergrbl.com/test-file-and-samples/depth-of-focus-test/ steht die Datei zum Download bereit. Sie erzeugt 5 Linien zur Überprüfung der Lasertiefe. Am Beispiel von zwei Linien wird der G-Code erläutert.

Das 5-Linien-Testprogramm

M3 S0	Über den Befehl M3 wird die konstante Geschwindigkeit aktiviert S0 = S mit Null = Schaltet den Laser ab.
S0	S0 = S + Null = Schaltet den Laser ab
G0X0Y16	G0 = G + Null = Bewirkt eine Positionierung im Eilgang auf den angegebenen Punkt der Koordinaten von X und Y. Hier X=0 und Y=16.
S1000	S gibt die Laserleistung in Zehntel an. 1000 entsprechen 100%
G1X100F1200	G1 = Positionierung mit Vorschub nach X (X100). Y entfällt, da nicht angegeben Mit F wird der Vorschub angegeben in mm pro Min.
S0	S0 = S + Null = Schaltet den Laser ab
M5 S0	M5 = Laser-Modus abschalten. S0 = den Laser aus
M3 S0	M3 = konstante Geschwindigkeit aktiviert. S0 = Laser aus
G0X0Y12	G0 = Im Eilgang auf die Position X und Y fahren (X0 und Y12)
S1000	S gibt die Laserleistung in Zehntel an. 1000 entsprechen 100%
G1X100F1000	G1 = Positionierung mit Vorschub nach X (X100). Y entfällt wieder, da nicht angegeben. F gibt den Vorschub an in mm pro Min an.
S0	S0 = S + Null = Schaltet den Laser ab
M5 S0	M5 = Laser-Modus abschalten. S0 = den Laser aus

Beim Einstellen im Programm sind bereits die zwei Modi von M3 und M4 begegnet. Diese müssen nach Nutzung abgeschalten werden. Dies geschieht jeweils über M5.	M3 = Konstanter Laser-Modus aktiviert M4 = Dynamischer Laser-Modus aktiviert M5 = Laser-Modi (alle) deaktivieren
Den Laser vor Nutzung im Eilgang abzuschalten ist immer ratsam.	S0 = S Null = Laser ganz aus
Die Leistung des Lasers wird in Zehntel angegeben. Bei z.B. 700 entspricht dies 70% der Gesamtleistung	S10 bis S1000 = Angabe der Laserleistung zwischen 10% bis 100%
Der Laser kann in einem bestimmten Vorschub arbeiten, der eingegeben werden kann. Die Maßeinheit sind mm/min.	F = gibt den Vorschub an
Der Laser kann mittels der Angabe von Koordinaten im Eilgang positioniert werden.	G0 = G + Null = Positionierung im Eilgang auf nachfolgende Angaben von X und & oder Y
Unter dem angegebenem Vorschub, der Leistung und den Koordinaten zum Anfahren der neuen Position, bewegt sich nun der Laser.	G1 = Positionierung mit Vorschub auf nachfolgende Angaben von X und & oder Y, gefolgt der Daten von F mit dem Vorschub
Nun fehlen noch die Koordinaten X und Y. Beide Berechnungen finden am selben Nullpunkt statt: links unten im Bild!	X = waagrechte Koordinate Y = senkrechte Koordinate

Beim Einstellen im Programm sind bereits die zwei Modi von M3 und M4 begegnet. Diese müssen nach Nutzung abgeschalten werden. Dies geschieht über M5.	M3 = Konstanter Laser-Modus aktiviert M4 = Dynamischer Laser-Modus aktiviert M5 = Laser-Modi (alle) deaktiviert
Den Laser vor Nutzung im Eilgang abzuschalten ist immer ratsam.	S0 = S Null = Laser ganz aus
Die Leistung des Lasers wird in Zehntel angegeben. Bei z.B. 700 entspricht dies 70% der Gesamtleistung	S10 bis S1000 = Angabe der Laserleistung zwischen 10% bis 100%
Der Laser kann in einem bestimmten Vorschub arbeiten, der eingegeben werden kann. Die Maßeinheit sind mm/min.	F = gibt den Vorschub an
Der Laser kann mittels der Angabe von Koordinaten im Eilgang positioniert werden.	G0 = G Null = Positionierung im Eilgang
Unter dem angegebenem Vorschub, der Leistung und den Koordinaten zum Anfahren der neuen Position, bewegt sich nun der Laser.	G1 = Positionierung mit Vorschub
Nun fehlen noch die Koordinaten X und Y. Beide Berechnungen finden am selben Nullpunkt statt: links unten im Bild!	X = waagrechte Koordinate Y = senkrechte Koordinate

Hier die komplette Datei: 5-line10cm-X.nc

M3 S0	M3 = Konstanten Laser-Modus aktivieren und mit S0 = Laser abschalten
S0	Laser vor nachfolgendem Eilgang erneut abschalten
G0X0Y16	Eilgangpositionierung auf X=0 und Y=16
S1000	Leistung einstellen mit S1000 auf 100%
G1X100F1200	G1 = Verfahren auf Position X (X100) mit F1200 als Vorschub von 1200mm/min
S0	Laser abschalten
M5 S0	Laser-Modus deaktivieren und mit S0 Laser abschalten

M3 S0	M3 = Konstanten Laser-Modus aktivieren und mit S0 = Laser abschalten
S0	Laser vor nachfolgendem Eilgang abschalten
G0X0Y12	Eilgangpositionierung auf X=0 und Y=12
S1000	Leistung einstellen mit S1000 auf 100%
G1X100F1000	G1 = Verfahren auf Position X (X100) mit F1000 als Vorschub von 1000mm/min
S0	Laser abschalten
M5 S0	Laser-Modus deaktivieren und mit S0 Laser abschalten

M3 S0	M3 = Konstanten Laser-Modus aktivieren und mit S0 = Laser abschalten
S0	Laser vor nachfolgendem Eilgang abschalten
G0X0Y8	Eilgangpositionierung auf X=0 und Y=8
S1000	Leistung einstellen mit S1000 auf 100%
G1X100F800	G1 = Verfahren auf Position X (X100) mit F800 als Vorschub von 800mm/min
S0	Laser abschalten
M5 S0	Laser-Modus deaktivieren und mit S0 Laser abschalten

M3 S0	M3 = Konstanten Laser-Modus aktivieren und mit S0 = Laser abschalten
S0	Laser vor nachfolgendem Eilgang abschalten
G0X0Y4	Eilgangpositionierung auf X=0 und Y=4
S1000	Leistung einstellen mit S1000 auf 100%
G1X100F600	G1 = Verfahren auf Position X (X100) mit F600 als Vorschub von 600mm/min
S0	Laser abschalten
M5 S0	Laser-Modus deaktivieren und mit S0 Laser abschalten

M3 S0	M3 = Konstanten Laser-Modus aktivieren und mit S0 = Laser abschalten
S0	Laser vor nachfolgendem Eilgang abschalten
G0X0Y0	Eilgangpositionierung auf X=0 und Y=0
S1000	Leistung einstellen mit S1000 auf 100%
G1X100F400	G1 = Verfahren auf Position X (X100) mit F400 als Vorschub von 400mm/min
S0	Laser abschalten
M5 S0	Laser-Modus deaktivieren und mit S0 Laser abschalten
