Einstieg in LaserGRBL

Und los geht es

Als Erstes wird das zu lasernde Material auf die Arbeitsplatte gelegt. Danach erfolgt die Fokussierung des Laserkopfes: zwischen Material und Laserkopf das durchsichtige Plastikstück (ist beigelegt!) mit 2,8mm Stärke legen. Den Laserkopf mittels der Knebelschraube lösen und vorsichtig darauf ansetzen.

Dann die Knebelschraube sanft anziehen und das Plastikstück hervorziehen - Fertig!

Auch die dunklen Plastikkarten haben eine Stärke von 2,8 mm. Für das Foto habe ich diese verwendet.

LaserGRBL

Die freie Software LaserGRBL ist nach der Installation und Nachladen des CH340-Treibers startklar. Und jetzt nur noch auf das Symbol klicken:

Ein Bild laden / Datei öffnen

Ein Bild kann mittels  Datei / Datei öffnen  geladen werden.

Soll das gleiche Bild für andere Einstellungsversuche nochmals geladen werden, so reicht es auf "letzte Datei erneut laden" zu klicken.Dadurch entfällt das Suchen im Explorer.

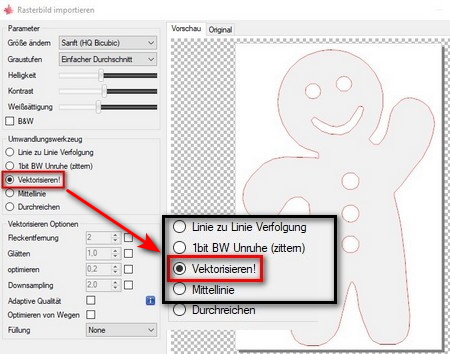

Rasterbild importieren

Nach der Auswahl des Bildes (hier ein brauner Lebkuchen) und erfolgreichem Laden möchte ich die Figur aus Tonpapier ausschneiden.

Alle Einstellungen belassen. Nur auf  Vektorisieren  klicken.

Die Datei wird automatisch in schwarz-weiß umgewandelt.

Ziel-Bild erstellen

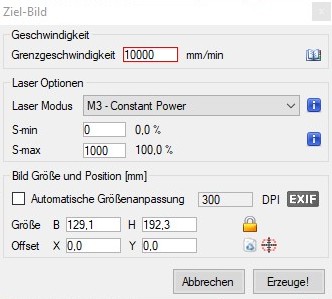

Im oberen rechten Bild sieht man die Vorgaben vom Programm.

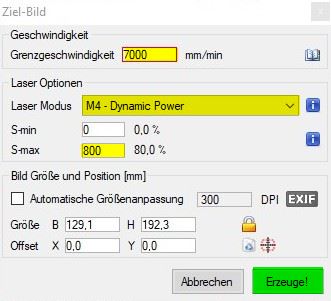

Es soll jedoch geändert werden
Die Geschwindigkeit wird auf  7000 mm/min  gedrosselt.
Der Lasermodus wird auf  M4-Dynamic Modus  und
 S-max  auf 800 eingestellt, was 80,0% ergeben

Außerdem wird die Größe des fertigen Objektes angezeigt:
Breite 129,1 und Höhe 192,3 mm.
Rechts davon befindet sich ein Schloss. Ist es zu, wird alles gleichmäßig verändert. Hiermit kann über die Eingabe die Größe noch vorgewählt werden.

Zum Schluss noch auf  Erzeugen  geklickt und fertig!

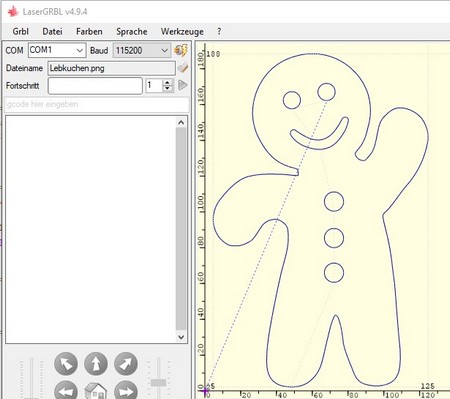

Vorschau zum Lasern

Mein Laser ist mit dem Laptop über ein USB-Kabel verbunden. Beide Geräte müssen noch über die Software verbunden werden. Entweder geschieht dies mit  Grbl/ Verbinden , oder das Symbol Verbinden anklicken:

Startklar zum Lasern. Auf das grüne Dreieck klicken und schon geht es los!

Im Augenblick wird gelasert .....
... bitte warten
(rotes Quadrat)

Fertig!
Das grünes Dreieck wird wieder sichtbar.

Wer im Vorschaubild genau hinsieht, kann ein rotes kleines Kreuz entdecken. Dieses bewegt sich gleichzeitig auf dem Monitor wie der Laser auf dem Material.
So kann genau verfolgt werden, wo der Laser eben arbeitet.
